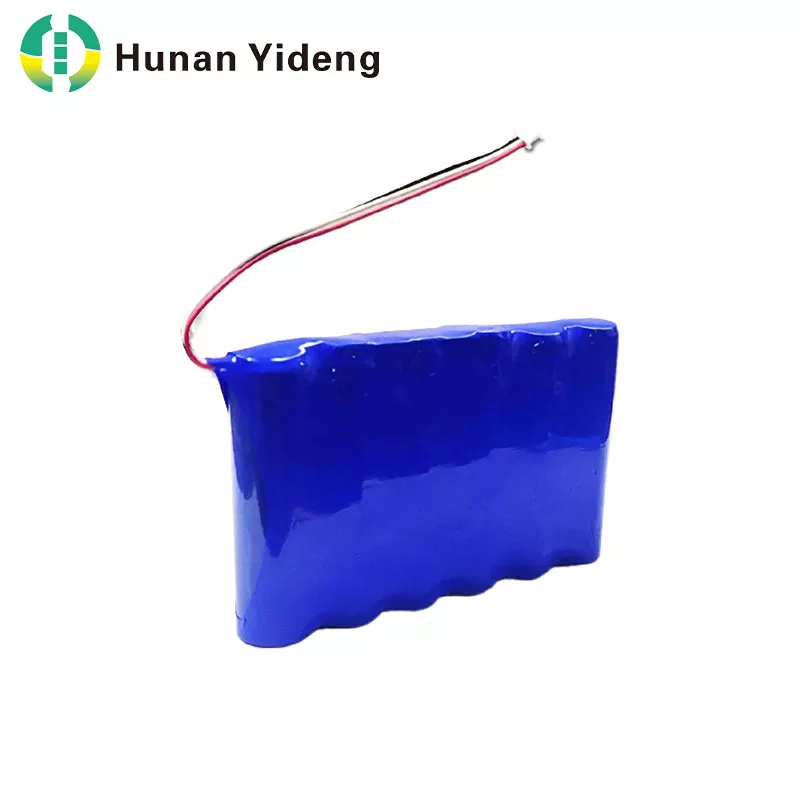

Yidengassuteikia11,1 V 4000 mAh 18650 3S2P ilgaamžė įkraunama ličio jonų baterijaskirta nešiojamai elektronikai, pramoninei įrangai, stebėjimo sistemoms ir pritaikytoms maitinimo programoms, kurioms reikalinga stabili įtampa, praktiškas pajėgumas ir įkraunamas veikimas.
11,1 V 4 000 mAh ličio jonų akumuliatorių paketas sujungia tris nuosekliai sujungtas 18 650 elementų grupes, o kiekvienoje grupėje lygiagrečiai sujungtos dvi ląstelės. Ši 3S2P konfigūracija užtikrina 11,1 V vardinę įtampą, 4000 mAh vardinę talpą ir maždaug 44,4 Wh vardinės energijos. Dėl įkraunamos konstrukcijos jis yra praktiškas pasirinkimas nešiojamai įrangai, atsarginėms maitinimo sistemoms, pramoniniams stebėjimo įrenginiams ir kitiems elektroniniams gaminiams. Suprasdami jo elektrines specifikacijas, apsaugos reikalavimus, įkrovimo sąlygas ir taikomųjų programų suderinamumą, įrangos gamintojai gali pasirinkti tinkamą akumuliatoriaus sprendimą. „Yideng“ taip pat palaiko pritaikytą baterijų paketo kūrimą, kad atitiktų skirtingus integracijos reikalavimus.
11,1 V 4000 mAh įkraunamas ličio jonų akumuliatorius yra maitinimo šaltinis, skirtas elektroninei įrangai, kuriai reikia didesnės darbinės įtampos, nei gali užtikrinti vienas ličio jonų elementas. Tam naudojami cilindriniai 18650 formato elementai, išdėstyti tam tikra elektrine konfigūracija, kad būtų pasiekta reikiama įtampa ir talpa.
Skaičiai produkto pavadinime apibūdina pagrindines jo savybes:
Šioje konfigūracijoje iš viso yra šešios ląstelės. Serijinės jungtys padidina įtampą, o lygiagrečios jungtys padidina turimą pajėgumą. Tinkamai sukonstruotas akumuliatoriaus paketas gali pasiūlyti naudingą įtampos, veikimo trukmės ir pakavimo lankstumo pusiausvyrą.
Įrangos kūrėjams svarbus aspektas yra ne tik nominali akumuliatoriaus įtampa. Suderinamumas taip pat priklauso nuo esamos paklausos, įkrovimo reikalavimų, laisvos įrengimo vietos, darbinės temperatūros ir apsaugos grandinės.
Prieš rinkdamiesi akumuliatorių komerciniam produktui ar pramoninei sistemai, pirkėjai turėtų peržiūrėti jo vardines elektrines charakteristikas ir patvirtinti, kad visa pakuotė atitinka programos reikalavimus.
| Parametras | Specifikacija | Praktinė reikšmė |
|---|---|---|
| Baterijos modelis | 18650-3S2P | Nurodo langelio formatą ir išdėstymą |
| Baterijos chemija | Ličio jonų | Palaiko įkraunamas maitinimo programas |
| Nominali įtampa | 11,1 V | Padeda nustatyti elektrinį suderinamumą |
| Nominali talpa | 4000 mAh / 4 Ah | Nurodo vardinę įkrovimo talpą |
| Nominali energija | 44,4 Wh | Suteikia pagrindą apskaičiuoti vykdymo laiką |
| Ląstelės konfigūracija | 3S2P | Šešios ląstelės, suskirstytos į tris serijų grupes |
| Didžiausia įkrovimo srovė | 1C, atsižvelgiant į gaminio specifikaciją | Apibrėžia leistiną viršutinę įkrovimo spartą |
| Įkrovimo temperatūra | 0°C iki 50°C | Apibrėžia nurodytą įkrovimo aplinką |
| Iškrovimo temperatūra | -20°C iki 60°C | Apibrėžia nurodytą iškrovimo aplinką |
| Ciklo gyvenimas | Žiūrėkite gamintojo nurodytas bandymo sąlygas | Palaiko eksploatavimo laiką ir keitimo planavimą |
Svarbu:Aukščiau pateiktos vertės pagrįstos Yideng paskelbta produkto informacija. Tikslios akumuliatoriaus konfigūracijos įkrovimo ribos, iškrovos ribos ir temperatūros sąlygos turi būti patvirtintos naujausiame duomenų lape. Didžiausia vardinė srovė be patikrinimo niekada neturėtų būti traktuojama kaip rekomenduojama nuolatinė veikimo srovė.
Vardinę energiją galima apskaičiuoti vardinę įtampą padauginus iš vardinės talpos:
11,1 V × 4 Ah = 44,4 Wh
Ši vertė padeda inžinieriams įvertinti programos energijos kiekį. Pavyzdžiui, prietaisas, kurio vidutinė galia yra 10 W, teoriškai veiktų maždaug 4,44 valandos esant nominaliajai galiai. Faktinė veikimo trukmė paprastai bus mažesnė arba kitokia dėl konversijos nuostolių, iškrovos ribų, temperatūros, akumuliatoriaus senėjimo ir energijos poreikio pokyčių.
3S2P išdėstymas yra naudingas, kai įrenginiui reikalinga maždaug 11,1 V vardinė įtampa ir 4000 mAh talpa. Jis sujungia elektrinius serijinių ir lygiagrečių jungčių privalumus viename kompaktiškame akumuliatoriaus rinkinyje.
Trijų serijų išdėstymo atveju trijų elementų grupių vardinės įtampos sumuojasi. Naudojant įprastus 3,7 V vardinės ličio jonų elementus, gaunama vardinė paketo įtampa yra 11,1 V. Tai tinka elektroninėms sistemoms, suprojektuotoms maždaug šiame įtampos diapazone, jei tenkinami visi jų darbinės įtampos reikalavimai.
Kiekvienoje serijų grupėje yra dvi lygiagrečiai sujungtos ląstelės. Naudojant tinkamai suderintus elementus, lygiagrečios jungtys padidina turimą pajėgumą, palyginti su vienu elementu. Todėl surinkta pakuotė gali užtikrinti 4000 mAh išlaikant numatytą vardinę įtampą.
Skirtingai nuo vienkartinių baterijų, įkraunamus ličio jonų paketus galima pakartotinai naudoti per kelis įkrovimo ciklus. Praktinis jų tarnavimo laikas priklauso nuo įkrovimo įpročių, iškrovimo gylio, temperatūros, esamo poreikio, laikymo sąlygų ir elementų bei baterijų valdymo sistemos kokybės.
Akumuliatorius gali būti suprojektuotas su skirtingo ilgio kabeliais, jungtimis, apsauginiais korpusais ir montavimo tvarka. Šios parinktys padeda gaminių dizaineriams pritaikyti maitinimo šaltinį prie fizinių ir elektrinių įrangos reikalavimų.
11,1 V 4000 mAh akumuliatoriaus konfigūracija gali būti pritaikyta įvairiems tikslams, kai jo įtampa, iškrovos srovė, matmenys ir aplinkosaugos rodikliai atitinka įrangos dizainą.
Tinkamumas naudoti turi būti nustatytas atliekant elektrinį ir mechaninį įvertinimą. Įrenginiams su didele paleidimo srove, varikliams, radijo siųstuvams ar šildymo elementams gali prireikti kitokio iškrovimo lygio akumuliatoriaus arba papildomų šiluminių aplinkybių.
Produktų kūrėjams, lyginantiems akumuliatorių architektūrą, „Yideng“ ličio baterijų sprendimai yra atskaitos taškas vertinant įkraunamų baterijų parinktis ir pritaikymo reikalavimus.
Pasirinkus akumuliatorių tik pagal jo įtampą ir talpą, gali kilti integravimo problemų. Pirkėjai prieš patvirtindami pirkimą turėtų įvertinti visą įrangos veikimo profilį.
Patikrinkite įrenginio vardinę įtampą ir leistiną įvesties diapazoną. Akumuliatoriaus vardinė įtampa nėra jos įtampa kiekviename įkrovimo ar iškrovimo etape. Įranga turi toleruoti visą pakuotėje nurodytą įtampos diapazoną.
Įvertinkite vidutinį energijos suvartojimą ir reikalingą veikimo laiką. Kaip preliminarų skaičiavimą, nominalią akumuliatoriaus energiją padalinkite iš vidutinės įrenginio galios. Taikykite tinkamą nuolaidą konversijos nuostoliams, rezervinei talpai, temperatūros poveikiui ir akumuliatoriaus senėjimui.
Palyginkite įprastą įrangos veikimo srovę ir paleidimo srovę su patvirtintomis akumuliatoriaus iškrovos ribomis. Įsitikinkite, kad elementai, laidai, jungtys, apsaugos plokštė ir korpusas gali atlaikyti reikiamą apkrovą.
Patvirtinkite didžiausius leistinus akumuliatoriaus matmenis ir svorį. Prieš pradedant masinę gamybą, taip pat reikia patikrinti jungties tipą, poliškumą, kabelio ilgį, tvirtinimo taškus ir korpuso dizainą.
Peržiūrėkite numatomą įkrovimo ir iškrovimo ciklų skaičių nustatytomis bandymo sąlygomis. Atsižvelkite į aplinkos temperatūrą, įkrovimo dažnį, saugojimo trukmę, vibraciją ir netikėto maitinimo nutraukimo pasekmes.
Pirkimo komandoms šis kontrolinis sąrašas gali supaprastinti tiekėjų diskusijas:
Norint išlaikyti ličio jonų akumuliatoriaus našumą, būtina tinkamai įkrauti ir valdyti. Nors akumuliatoriaus apsaugos grandinė gali sumažinti specifinę elektros riziką, ji nepanaikina tinkamo sistemos projektavimo ir kruopštaus veikimo poreikio.
Pasirinkite įkroviklį, sukurtą tiksliai pagal akumuliatoriaus chemiją, serijinę konfigūraciją ir įkrovimo įtampos ribą. Įprastas trijų serijų ličio jonų paketas paprastai naudoja 12,6 V įkrovimo ribą, kai jo elementų didžiausia įkrovimo įtampa yra 4,2 V. Prieš naudodami patvirtinkite šią vertę patvirtintame akumuliatoriaus duomenų lape.
Laikykitės gamintojo nurodytų įkrovimo ir iškrovimo temperatūros intervalų. Venkite įkrauti akumuliatorių už leistino diapazono ribų, nedėkite jo šalia šilumos šaltinių arba nepalikite tiesioginių saulės spindulių uždaroje aplinkoje.
Tinkama akumuliatoriaus valdymo sistema arba apsaugos grandinė gali atlikti tokias funkcijas kaip apsauga nuo per didelio įkrovimo, apsauga nuo per didelio iškrovimo, apsauga nuo viršsrovių ir trumpojo jungimo. Atsižvelgiant į konstrukciją ir pritaikymą, reikia atsižvelgti į ląstelių balansavimą ir temperatūros stebėjimą.
Baterijų gamintojai ir įrangos dizaineriai taip pat turėtų įvertinti taikomus transportavimo, gaminio saugos ir galutinio naudojimo reikalavimus prieš išsiunčiant arba diegiant baterijomis maitinamą gaminį.
Standartinės baterijos gali netikti kiekvienam įrangos dizainui. OEM pritaikymas leidžia gamintojams suderinti akumuliatoriaus elektrines charakteristikas ir fizinę struktūrą su gaminio montavimo reikalavimais.
„Yideng“ gaminio informacijoje aprašomas pritaikytas baterijų paketo kūrimas klientams, kuriems reikia konkrečios programos maitinimo sprendimų. Priklausomai nuo projekto ir inžinerinės peržiūros, tinkinimo diskusijos gali apimti:
Šios priemonės padeda pirkėjų komandoms įvertinti daugiau nei pradinė vieneto kaina. Nuoseklios specifikacijos, tinkama apsauga, atsekami bandymų rezultatai ir aiškus pritaikymo procesas gali sumažinti integravimo problemų gamybos metu.
Prieš pateikdami masinį užsakymą, paprašykite dabartinio duomenų lapo ir patvirtinkite, kokie kokybės patikrinimai, saugos dokumentai ir pristatymo įrašai galimi konkrečiam modeliui. Sertifikatai ir bandymų ataskaitos turėtų būti tikrinamos atsižvelgiant į konkretų gaminį ir numatytą rinką, o ne remiantis vien tik akumuliatoriaus chemija.
3S2P reiškia, kad trys ląstelių grupės yra sujungtos nuosekliai, o dvi ląstelės yra sujungtos lygiagrečiai kiekvienoje grupėje. Konfigūracija iš viso naudoja šešis langelius. Serijinės jungtys padidina įtampą, o lygiagrečios jungtys padidina talpą.
Jo nominali energija yra maždaug 44,4 Wh, skaičiuojant 11,1 V padauginus iš 4 Ah. Faktinė naudojama energija priklauso nuo iškrovos sąlygų, sistemos efektyvumo, akumuliatoriaus būklės ir leistino iškrovimo ribos.
Ne. Įkroviklis turi atitikti akumuliatoriaus cheminę sudėtį, serijos konfigūraciją, įkrovimo įtampos ribą ir srovės reikalavimus. Įprastam trijų serijų ličio jonų paketui su 4,2 V maksimalaus įkrovimo elementais įprasta įkrovimo riba yra 12,6 V. Prieš prijungdami įkroviklį, patikrinkite tikslias specifikacijas.
Veikimo laikas priklauso nuo įrenginio vidutinio energijos suvartojimo. Preliminarus įvertinimas yra 44,4 Wh, padalytas iš įrenginio energijos suvartojimo vatais. Pavyzdžiui, 10 W apkrova duoda teorinį 4,44 valandų įvertinimą prieš apskaitant nuostolius ir kitus veikimo veiksnius.
Ne. Visos įkraunamos ličio jonų baterijos palaipsniui praranda talpą dėl naudojimo ir senėjimo. Tarnavimo laikas priklauso nuo temperatūros, įkrovimo sąlygų, iškrovimo gylio, esamo poreikio, sandėliavimo ir akumuliatoriaus konstrukcijos. Paklauskite tiekėjo ciklo eksploatavimo trukmės bandymo sąlygų ir nurodyto eksploatavimo pabaigos pajėgumo kriterijaus.
Yidengas aprašo baterijų paketų OEM ir ODM tinkinimo paslaugas, įskaitant jungties pasirinkimą, kabelio ilgį, akumuliatoriaus konfigūraciją ir korpuso dizainą. Prieš užsakydami su įmone patvirtinkite turimas parinktis, pavyzdžio procesą ir technines galimybes.
Patvirtinkite elektros specifikacijas, matmenis, iškrovimo reikalavimus, apsaugos funkcijas, įkrovimo suderinamumą, mėginių bandymo rezultatus, gamybos laiką ir taikomus siuntimo dokumentus. Prieš patvirtindami galutinę gamybos specifikaciją, paprašykite konkretaus modelio techninių dokumentų.
11,1 V 4000 mAh 18650 3S2P įkraunamas ličio jonų akumuliatorius siūlo 44,4 Wh nominalią energiją ir praktišką suderinamos nešiojamosios ir pramoninės elektroninės įrangos konfigūraciją. Jo tinkamumas priklauso nuo įtampos, talpos, srovės poreikio, įkrovimo sąlygų, matmenų ir apsaugos reikalavimų suderinimo su numatyta paskirtimi.
Įmonėms, kuriančioms baterijomis maitinamus produktus, patikimas tiekimo procesas turėtų apimti techninę peržiūrą, pavyzdžių patvirtinimą, saugos įvertinimą ir aiškias gamybos specifikacijas. „Yideng“ yra išeities taškas ieškant standartinių ir pritaikytų ličio baterijų paketų sprendimų. Jei planuojate naują gaminį arba reikia jūsų įrangai pritaikyto akumuliatoriaus, peržiūrėkite gaminio informaciją irsusisiekite su mumisaptarti savo įtampos, talpos, jungties, korpuso ir užsakymo reikalavimus. „Yideng“ gali padėti įvertinti tinkamą jūsų projekto akumuliatoriaus konfigūraciją.
