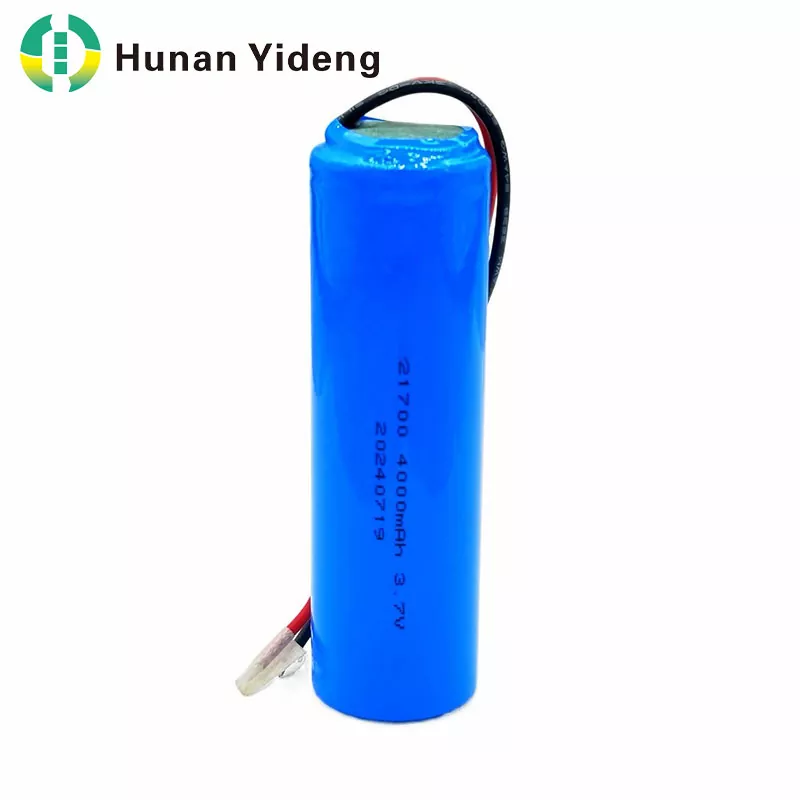

Yidengassuteikia21700 3,7 V 4000 mAh įkraunamas skystas akumuliatorius, ilgas ciklasgamintojams ir gaminių kūrėjams, ieškantiems patikimo energijos kaupimo, stabilaus iškrovimo našumo ir ilgesnio tarnavimo laiko. Dėl savo cilindrinio formato, įkraunamo dizaino ir 4000 mAh vardinės talpos ši baterija yra praktiškas pasirinkimas nešiojamai maitinimo įrangai, elektriniams įrankiams, elektriniams mobilumo įrenginiams ir pritaikytoms akumuliatorių programoms.
Patikima įkraunama baterija turi suderinti talpą, fizinius matmenis, elektrinį našumą, tarnavimo laiką ir pritaikymo suderinamumą. 21700 3,7 V 4 000 mAh įkraunama ličio baterija sujungia 3,7 V vardinę įtampą ir 4 000 mAh vardinę talpą, o tai suteikia maždaug 14,8 Wh vardinės energijos vienai elementei. Jo cilindrinė konstrukcija leidžia integruoti į kompaktiškus modulinius akumuliatorių mazgus, skirtus įrangai, kuriai reikalingas pastovus energijos tiekimas. Šiame vadove paaiškinamos jo specifikacijos, veikimo principai, galimos taikymas, ciklo trukmė ir pirkimo veiksniai, siekiant padėti inžinieriams, pirkimų specialistams ir įrangos gamintojams priimti pagrįstus sprendimus.
21700 baterija yra cilindrinis įkraunamas elementas, dažniausiai naudojamas tais atvejais, kai reikalinga praktinė energijos talpos ir įrengimo erdvės pusiausvyra. Pavadinimas paprastai reiškia maždaug 21 mm skersmens ir 70 mm ilgio langelį, nors tikslūs matmenys priklauso nuo gamintojo konstrukcijos ir leistinų nuokrypių.
3,7 V įtampa rodo vardinę darbinę įtampą, o 4000 mAh – vardinę elektros talpą nurodytomis bandymo sąlygomis. Kartu šios charakteristikos yra naudingas atskaitos taškas norint įvertinti energijos poreikius ir planuoti akumuliatoriaus konfigūracijas.
Yidengas išvardytas gaminys skirtas programoms, kurioms reikalinga įkraunama galia, stabili išvestis ir lanksti integracija. Jis gali būti naudojamas atskiriems elementams arba kaip statybinis blokas didesniam akumuliatoriaus rinkiniui, jei galutinė konfigūracija atitinka įrangos elektros ir saugos reikalavimus.
Svarbu atskirti elementą nuo pilno akumuliatoriaus paketo. Atskiras elementas automatiškai neapima korpuso, laidų, akumuliatoriaus valdymo sistemos (BMS), jungčių ar apsauginių funkcijų, reikalingų gatavam produktui. Kuriant pilną galios sprendimą, šie elementai turi būti įvertinti atskirai.
Prieš rinkdamiesi įkraunamą bateriją, pirkėjai turėtų suprasti, ką reiškia kiekviena specifikacija ir kaip ji veikia numatytą pritaikymą. Šioje lentelėje apibendrinami pagrindiniai parametrai, identifikuoti pagal gaminio pavadinimą, ir bendrosios 21700 formato charakteristikos.
| Parametras | Specifikacija | Praktinė reikšmė |
|---|---|---|
| Baterijos formatas | 21700 cilindrinė ląstelė | Padeda nustatyti montavimo vietą ir pakuotės išdėstymą |
| Nominali įtampa | 3,7 V | Palaiko elektros sistemos ir serijinio jungimo planavimą |
| Nominali talpa | 4000 mAh (4 Ah) | Pateikiama nuoroda, kaip apskaičiuoti veikimo laiką |
| Nominali energija | Maždaug 14,8 Wh | Apskaičiuojama iš vardinės įtampos, padaugintos iš vardinės talpos |
| Įkraunamas | Įkraunamas | Palaiko pakartotinį įkrovimą ir iškrovimą nurodytose ribose |
| Ląstelių konfigūracija | Atskiras elementas arba suprojektuotas akumuliatoriaus mazgas | Leidžia sistemų projektuotojams planuoti įtampos ir talpos reikalavimus |
| Ciklo gyvenimas | Patvirtinkite gamintojo vardinę vertę | Priklauso nuo bandymo sąlygų, veikimo ribų ir elementų konstrukcijos |
| Įkrovimo įtampa ir srovė | Laikykitės patvirtinto gaminio duomenų lapo | Apsaugo nuo nesuderinamų įkrovimo sąlygų |
Pastaba:Lentelėje informacija, nurodyta gaminio pavadinimu, skiriasi nuo specifikacijų, kurias reikia patvirtinti. Tikslios įkrovimo ribos, iškrovos srovė, matmenys, darbinė temperatūra ir ciklo trukmė turi būti patikrinti pagal dabartinį Yideng techninių duomenų lapą prieš pirkimą ar gaminio integravimą.
Nominaliosios energijos apskaičiavimas yra paprastas:
Energija = vardinė įtampa × vardinė talpa
Šiam elementui 3,7 V × 4 Ah = 14,8 Wh. Faktinė naudojama energija priklauso nuo iškrovos srovės, išjungimo įtampos, temperatūros, elementų būklės ir maitinimo sistemos efektyvumo.
Ciklo trukmė apibūdina, kiek įkrovimo ir iškrovimo ciklų gali atlikti akumuliatorius, kol jo talpa nukrenta iki nurodytos ribos nustatytomis bandymo sąlygomis. Tai nėra tas pats, kas kalendorinis veikimo laikas, matuojantis, kiek laiko baterija bus naudojama laikui bėgant.
21700 įkraunamos ličio baterijos ilgalaikis veikimas priklauso nuo kelių sąveikaujančių veiksnių.
Labai svarbu naudoti tinkamą įkroviklį. Per didelė įkrovimo įtampa, netinkama įkrovimo srovė arba įkrovimas už patvirtinto temperatūros diapazono ribų gali paspartinti elementų degradaciją. Suderinamas įkrovimo profilis padeda išlaikyti nuspėjamą veikimą pakartotinai naudojant.
Iškrovimo gylis (DoD) apibūdina turimos talpos dalį, naudojamą iškrovimo ciklo metu. Pakartotinai naudojant beveik visą turimą talpą, ciklo eksploatavimo trukmė gali skirtis nuo veikimo siauresnio įkrovimo diapazone. Ryšys priklauso nuo elementų konstrukcijos ir gamintojo bandymų duomenų.
Aukšta temperatūra gali pagreitinti cheminį senėjimą, o ličio jonų elementų įkrovimas žemiau leistino temperatūros diapazono gali sukelti papildomų pavojų. Įrangos projektuotojai turėtų įvertinti tikrąją akumuliatoriaus šiluminę aplinką, įskaitant variklių, įkroviklių, netoliese esančių komponentų ir didelės srovės veikimą generuojamą šilumą.
Didelės apkrovos gali padidinti vidinį šildymą ir įtampos kritimą. Akumuliatorius, skirtas vidutinei srovei, neturėtų būti automatiškai laikomas tinkamu naudoti didelės galios įrenginius. Nepertraukiamo ir impulsinio iškrovimo rodikliai turi būti tikrinami atskirai.
Ilgas laikymas netinkamoje temperatūroje ar įkrovimo lygis gali sumažinti akumuliatoriaus veikimą. Kelių elementų rinkiniams nuoseklios elementų charakteristikos ir tinkama apsauga padeda užkirsti kelią atskiroms ląstelėms veikti peržengiant savo ribas.
21700 3,7 V 4000 mAh įkraunama baterija suteikia keletą galimų pranašumų įrangos gamintojams ir sistemų integratoriams.
4Ah vardinė talpa yra naudingas pagrindas skaičiuojant nešiojamos įrangos energijos poreikį. Programoms, kurių energijos suvartojimas yra nuspėjamas, inžinieriai gali įvertinti veikimo laiką prieš atsižvelgdami į konversijos nuostolius, didžiausias apkrovas ir naudingos talpos apribojimus.
Standartizuotas cilindrinis formatas supaprastina mechaninį planavimą ir leidžia dizaineriams sudėti elementus į struktūrinius akumuliatorių mazgus. Tačiau tikrasis suderinamumas priklauso nuo elementų matmenų, gnybtų, izoliacijos, laikiklių ir turimos korpuso erdvės.
Keli langeliai gali būti sukonfigūruoti nuosekliai, lygiagrečiai arba abiejų deriniu, kai tai palaiko ląstelės specifikacijos ir sistemos dizainas. Serijinės jungtys padidina įtampą, o lygiagrečios jungtys padidina turimą pajėgumą ir srovės pajėgumą užbaigto mazgo ribose.
Pavyzdžiui, teorinė 3S1P konfigūracija, naudojant tris 3,7 V, 4000 mAh elementus, suteikia 11,1 V vardinę įtampą ir 4000 mAh vardinę talpą. Jo nominali energija yra maždaug 44,4 Wh. Užbaigtam paketui vis tiek reikia tinkamų elementų suderinimo, apsaugos, laidų ir įkrovimo valdiklių.
Įkraunami elementai gali sumažinti poreikį dažnai keisti vienkartines baterijas. Ekonominė nauda priklauso nuo pirkimo kainos, pasiekiamo ciklo trukmės, įkrovimo efektyvumo, priežiūros reikalavimų ir gatavos įrangos veikimo profilio.
Dėl 21 700 formos koeficiento ir 4 000 mAh talpos šią bateriją verta įvertinti dėl įvairių nešiojamųjų ir modulinių maitinimo programų. Galutinis tinkamumas priklauso nuo patikrinto elemento srovės įvertinimo, chemijos, apsaugos reikalavimų ir aplinkos apribojimų.
Jei naudojate didelę srovę, vibraciją, drėgmę ar didelius temperatūros svyravimus, pirkėjai turėtų prašyti konkrečios programos techninio patvirtinimo, o ne pasikliauti vien talpa ir vardine įtampa.
Gamintojai taip pat gali peržiūrėti „Yideng“ ličio jonų baterijų elementų ir paketų sprendimus, kad išsiaiškintų atskirų elementų ir integruotų akumuliatorių sistemų skirtumus.
Akumuliatoriaus pasirinkimas apima daugiau nei produkto pavadinimo suderinimą su reikiamos talpos. Struktūrinis vertinimas gali sumažinti suderinamumo problemas, pagerinti veiklos patikimumą ir padėti pirkimo komandoms objektyviai palyginti tiekėjus.
Nustatykite įrangos vardinę įtampą, mažiausią darbinę įtampą, maksimalią srovę ir numatomą veikimo laiką. Apskaičiuokite energijos suvartojimą tikroviškomis eksploatavimo sąlygomis, o ne pasikliaukite vien idealiais laboratoriniais skaičiavimais.
Reikalauti vardinės nuolatinės iškrovos srovės ir impulsinės iškrovos ribų. Jei įrangoje yra variklis, kaitinimo elementas ar kita didelė apkrova, patikrinkite paleidimo srovės ir trumpalaikės galios reikalavimus.
Patvirtinkite elemento skersmenį, ilgį, gnybtų išdėstymą, izoliacijos reikalavimus ir leistinus matmenų nuokrypius. Šios detalės yra svarbios projektuojant laikiklius, suvirinimo įtaisus, gaubtus ir gamybos mazgus.
Paklauskite tiekėjo, kaip matuojamas ciklo trukmė, įskaitant įkrovimo ir iškrovimo sroves, ribines įtampas, aplinkos temperatūrą, iškrovos gylį ir likusios talpos slenkstį. Lyginant rezultatus lygiavertėmis sąlygomis, priimami reikšmingesni pirkimo sprendimai.
Prieš pateikdami masinį užsakymą, paprašykite esamo duomenų lapo, patikrinimo kriterijų, partijos atsekamumo informacijos, taikomų transportavimo dokumentų ir atitinkamų saugos bandymų ataskaitų. Patvirtinkite, kurie dokumentai taikomi konkrečiam elemento modeliui, o ne manykite, kad kito gaminio sertifikatai galioja pasirinktai baterijai.
Naudingas pirkimų kontrolinis sąrašas apima:
Įkraunamos ličio baterijos reikalauja tinkamos elektrinės ir mechaninės apsaugos. Elemento vardinė įtampa neapibrėžia viso jo veikimo diapazono, todėl dizaineriai turėtų naudoti patvirtintą gaminio duomenų lapą, kad nustatytų įkrovimo, iškrovimo ir saugojimo ribas.
Kelių ląstelių paketams ypač svarbus profesionalus dizainas ir patvirtinimas. Ląstelių atitikimas, ryšio kokybė, šilumos valdymas ir apsaugos sistemos nustatymai turi įtakos gatavo mazgo saugai ir eksploatavimo trukmei.
Pavadinimas reiškia cilindro formos bateriją, kurios paprastai yra maždaug 21 mm skersmens ir 70 mm ilgio. Tikslūs matmenys turi būti patvirtinti naudojant pasirinkto gamintojo mechaninį brėžinį.
Jo nominali energija yra maždaug 14,8 Wh, skaičiuojant 3,7 V padauginus iš 4 Ah. Naudojama energija, tiekiama į įrenginį, priklauso nuo iškrovos sąlygų, konversijos efektyvumo, temperatūros ir sistemos išjungimo įtampos.
Veikimo laikas priklauso nuo įrenginio energijos suvartojimo ir esamos talpos faktinėmis veikimo sąlygomis. Kaip supaprastintas pavyzdys, padalijus 4Ah iš pastovios 1A apkrovos, gaunama maždaug keturios teorinės darbo valandos. Tikrasis veikimo laikas gali būti trumpesnis dėl iškrovos charakteristikų, įtampos konvertavimo nuostolių, temperatūros ir išjungimo nustatymų.
Ciklo trukmę įtakoja įkrovimo įtampa ir srovė, iškrovimo gylis, darbinė temperatūra, apkrovos sąlygos, laikymo praktika ir gamintojo elementų konstrukcija. Pirkėjai, prieš prisiimdami įsipareigojimus dėl eksploatavimo trukmės, turėtų gauti konkretaus produkto ciklo trukmės įvertinimą ir jo bandymo sąlygas.
Taip, tinkami elementai gali būti išdėstyti nuosekliai, kad padidintų vardinę įtampą, arba lygiagrečiai, kad padidėtų talpa. Konfigūracija turi būti suprojektuota naudojant suderinamus elementus, atitinkamas elektros jungtis, apsaugos grandinę ir atitinkamą įkrovimo sistemą.
Pirkėjai turėtų paprašyti dabartinio techninio duomenų lapo, matmenų specifikacijų, įkrovimo ir iškrovimo ribų, ciklo trukmės bandymų rezultatų, kokybės tikrinimo informacijos ir taikomų saugos bei transportavimo dokumentų. Pavyzdžius taip pat rekomenduojama atlikti numatytomis eksploatavimo sąlygomis prieš diegiant dideliu mastu.
21700 3,7 V 4 000 mAh įkraunama ličio baterija siūlo praktinį vardinės įtampos, 4 Ah talpos ir cilindrinės konstrukcijos derinį, skirtą nešiojamai įrangai, elektriniams įrankiams, elektrinėms mobilumo sistemoms ir individualiems akumuliatorių rinkiniams. Jo galima ilgalaikė vertė priklauso nuo daugiau nei vardinės talpos: reikia atsižvelgti į įkrovimo suderinamumą, iškrovimo reikalavimus, temperatūros kontrolę, apsaugos dizainą ir patikrintą ciklo eksploatavimo laiką. Įvertinusios šiuos veiksnius pagal realias produkto veikimo sąlygas, inžinierių ir pirkimo komandos gali pasirinkti akumuliatoriaus sprendimą, kuris geriau palaiko patikimumą, tarnavimo laiką ir bendrą sistemos veikimą.
